自動氣象站建設具體要求之 觀測現場地溝及埋設管道施工要求
發布日期：2017-09-19
一、地溝即電纜溝的施工要求深：D——45至60 cm
寬：M——30至40 cm

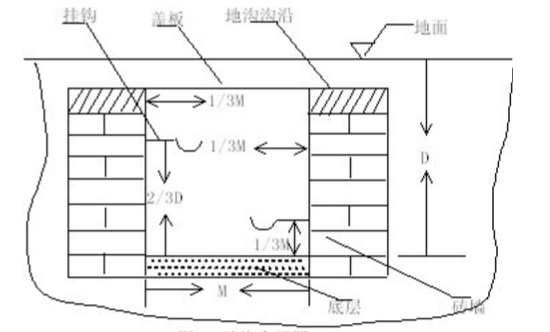

地溝布局見下圖：
2．風桿、百葉箱、雨量計、地溫、蒸發傳感器至地溝處都要有直徑為9厘米的洞口。
3．地溝上面蓋水泥蓋板，水泥蓋板的尺寸為邊長45至60cm的正方形，厚度為50mm。水泥蓋板下最好鋪薄鐵板對電纜起屏蔽作用。地溝蓋上蓋板后與地面持平。地溝要留有排水涵洞，以防雨后積水。
4．地溝里的電纜應穿在PVC塑料套管中，套管口徑80～100mm。
5．在觀測場內，地溝的長度和小路的長度相同。從觀測場到觀測室的地溝長度，則視各站的具體情況而定。
7．地溝施工總的要求：防雷擊、防鼠咬、排水、通風。
二、埋設管道施工要求
1．自動氣象站觀測現場除了采取挖地溝架設電纜外，還可以采取在觀測場地中埋設管道穿過電纜的方式實施。這種方式一般適合于高山巖石、沙漠、砂礫等土質及西北地區降水少，地表及淺地層無積水的地區。這種方式的缺點是當設備檢修和檢查更換電纜時極為不便，并在一段時間內影響觀測場美觀。降水多，地表及淺地層有積水地區最好采取挖地溝架設電纜方式，以避免電纜浸泡、腐蝕短路等故障的出現，影響自動氣象站正常工作。
2．埋設的管道應選用金屬材質及帶有金屬屏蔽層的PVC塑料套管等，起防腐及屏蔽作用，管道直徑80～100mm。
3．埋設管道走向及長度應與觀測場小路和安裝的自動氣象站傳感器類型相符，從觀測場到觀測室長度視各站具體情況而定。
4．埋設管道時應在拐彎各處挖豎井方便檢修和更換電纜。
5．埋設管道上方應鋪設水泥方磚與地面持平，防止踩踏損壞電纜。
6．總的要求：屏蔽、防雷擊、防鼠咬、防浸泡。
